Инженерная технология пластинчато-кожуховых теплообменников
Геометрия каналов, сварные границы, распределение потоков, тепловой и гидравлический расчёт и механическое проектирование.
Как работает пластинчато-кожуховой теплообменник
Два раздельных контура обмениваются теплом через гофрированные металлические пластины. Пакет задаёт границы потоков, а кожух вмещает сборку. Подбор объединяет теплообмен, распределение потоков и механическую прочность.
Геометрия пластин и каналов
Рифление и скорость
Угол и глубина гофр, зазор каналов влияют на перемешивание, точки контакта и сопротивление. Скорость должна обеспечивать теплообмен в пределах допустимых потерь давления.
Загрязнение и гидравлический баланс
Узкий канал повышает скорость, сопротивление и чувствительность к частицам. Вязкость, отложения и очистка оцениваются совместно с площадью поверхности.

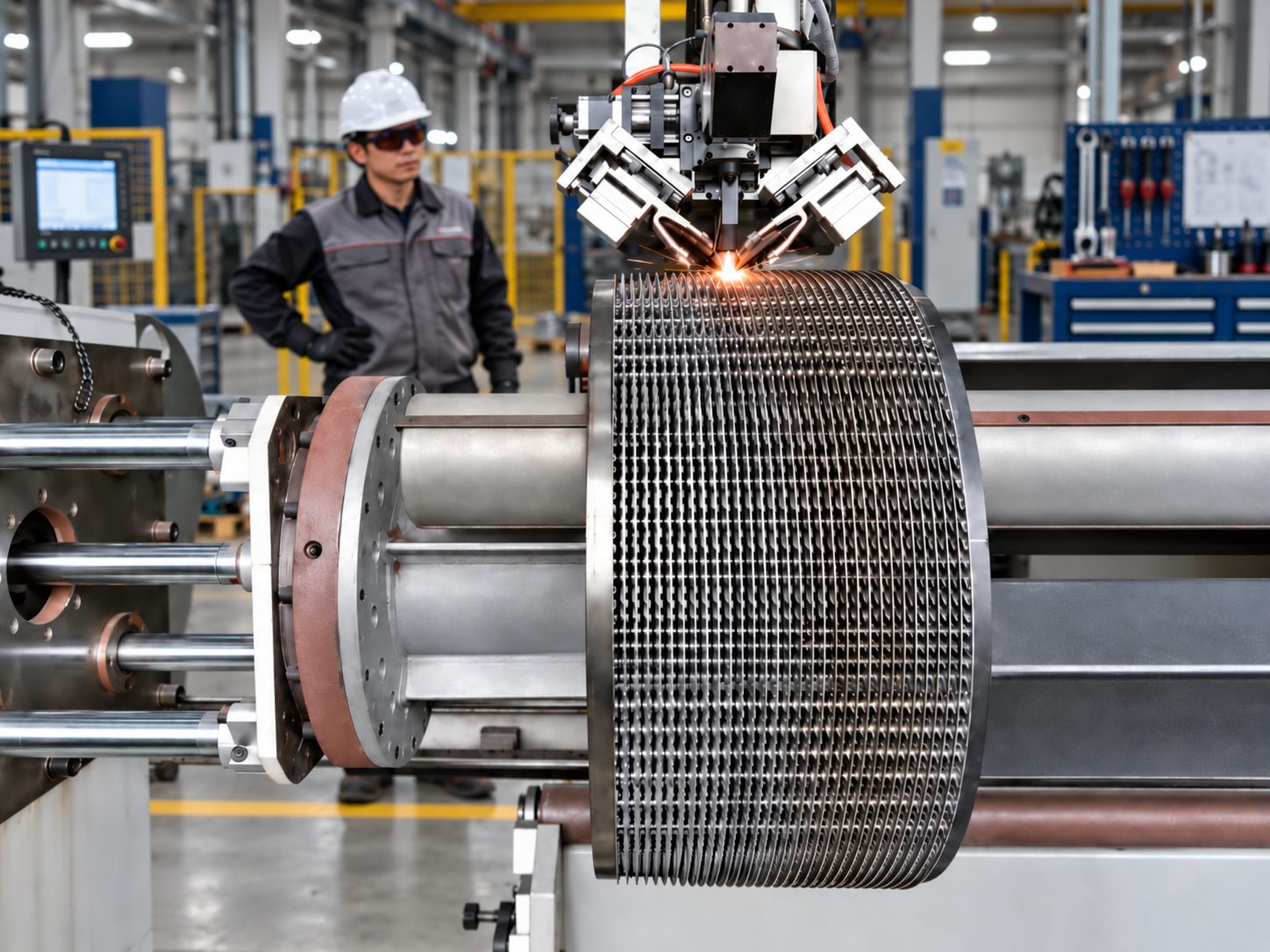

Технология сварного пакета
Раздельные границы потоков
Круглые пластины свариваются попарно у отверстий, а соседние пары — по периметру. Сварные границы разделяют каналы пластинной и кожуховой сторон без межпластинных прокладок.
Целостность каналов
Схема швов и опора пластин учитывают перепады давления и температуры. Уплотнение крышки кожуха определяется отдельно выбранным исполнением.
Распределение потоков
Подача в каналы
Отверстия, проходы кожуховой стороны и направляющие распределяют входной поток. Неравномерная загрузка уменьшает используемую поверхность и повышает локальные потери давления.
Распределение при фазовых переходах
Объём пара, подача жидкости, дренаж и ориентация оцениваются для конденсации и кипения. Распределение и выходы должны ограничивать застой и нежелательное накопление жидкости.
Тепловой и гидравлический расчёт
Температурный график
Тепловая нагрузка определяется расходом и изменением энтальпии. Противоток позволяет сблизить конечные температуры; схема потоков определяет температурный напор и поправку к LMTD.
Поверхность и потери давления
Площадь, общий коэффициент теплоотдачи и температурный напор согласуются со скоростью и допустимыми потерями давления. При подборе учитываются загрязнение, тепловой запас и частичная нагрузка.
Двухфазный теплообмен
Конденсация
Подбор учитывает охлаждение и скрытую теплоту конденсации. Потери давления пара, дренаж конденсата и неконденсируемые газы влияют на напор и теплообмен.
Испарение и кипение
Паросодержание изменяется по ходу потока. Подача жидкости, циркуляция, сепарация и потери давления оцениваются для смачивания поверхности и устойчивой работы во всём диапазоне нагрузки.
Механическое проектирование
Прочность под давлением
Цилиндрический кожух вмещает сборку. Кожух, крышка, фланцы и патрубки оцениваются по давлению, температуре, внешним нагрузкам и требованиям проекта.
Расширение и циклическая работа
Пакет и кожух могут нагреваться с разной скоростью. Разность расширений, пуски, термоциклы и нагрузки патрубков учитываются при выборе опор и оценке усталости.
Инженерные основы сварки
Швы и тепловложение
Положение шва, проплавление и тепловложение обеспечивают сплошную границу потока при контроле зоны термического влияния и деформации тонких пластин. Метод зависит от материала и геометрии стыка.
Повторяемость и целостность
Стабильная сборка и контроль процесса обеспечивают повторяемость соединений. Совместимость материалов и согласованный контроль входят в оценку сварки и целостности каналов.
Теплообмен пластин: от геометрии к нагрузке
Развитая поверхность и пограничные слои
Гофры увеличивают развитую поверхность и меняют направление потока. Перемешивание нарушает тепловые пограничные слои, но повышает трение и затраты на перекачку. Корреляции зависят от геометрии и свойств среды; расчёт другой серии не является гарантией характеристик.
Общий коэффициент теплоотдачи
Q = U × A × F × ΔTlm
Общий коэффициент учитывает сопротивление обеих сред, теплопроводность пластины и отложения. Площадь не заменяет правильное распределение и реалистичный запас на загрязнение. Поправка LMTD зависит от ходов; противоток и прямоток создают разные температурные профили.
Загрязнение, температура стенки и очистка
Отложения возникают из-за кристаллизации, частиц, биологического роста, коррозии или реакций. Механизм определяет меры: фильтрация, совместимые материалы, температурный контроль и подходящая очистка.
Избыточная площадь может снизить скорость и усилить отложения при частичной нагрузке. Проверяйте минимальный расход и температуру стенки. Малый объём снижает время пребывания, а перемешивание может ограничить отложения; это не исключает обслуживание.
